直流DC24V电磁阀Z5插头R901017025



力士乐REXROTH直流DC24V电磁阀RZ5插头R901017025





力士乐REXROTH插头 REXROTH比例阀插头 力士乐电磁阀插头 REXROTH电磁阀插头 力士乐球阀插头

力士乐压力继电器插头



力士乐REXROTH直流DC24V电磁阀RZ5插头R901017025

电磁阀插头组成

电磁阀插头具体由插头和插座两部分组成，插头为方形，插座有方形和圆形，主要用于压力变送传感器中一种连通的电子元之件。

力士乐REXROTH直流DC24V电磁阀RZ5插头R901017025








力士乐REXROTH直流DC24V电磁阀RZ5插头R901017025

力士乐插头线圈系列：

R901080794  NG6/HG  （注释：力士乐6通径电磁阀线圈 HG电磁阀线圈）

R900020175  NG/EW   （注释：力士乐6通径交流110V电磁阀线圈）

R900075647  NG/EG    （注释：力士乐6通径直流110V电磁阀线圈）

R901175647  （注释：力士乐6通径110V电磁阀线圈

R900021396  NG/EG    （注释：力士乐6通径直流22V电磁阀线圈）

R900221884SPULE GZ45-4 24V K4K  （注释：力士乐电磁球阀M-3SEW电磁阀线圈）

R901269458=R900021389       （注释：力士乐6通径电磁阀直流24V线圈）

R901104847=R900021389       （注释：力士乐6通径电磁阀直流24V线圈）

R900021389SPULE GZ45-4 24V   （注释：力士乐6通径电磁阀直流24V线圈）

R900071030SOLENOID COIL WZ45-4 230V-50/60HZ  （注释：力士乐6通径交流230V电磁阀线圈）

R900019793SOLENOID COIL GZ63-4 24V （注释：力士乐10通径直流24V电磁阀线圈）

R900019797      (注释：力士乐10通径直流220V电磁阀线圈）

R900019816       (注释：力士乐10通径交流110V电磁阀线圈）

R900071037SOLENOID COIL WZ65-4-L 230V-50/60HZ   (注释：力士乐10通径交流230V电磁阀线圈）

R901017022PLUG-IN CONNECTOR 3P Z5L M12 240V SPEZ (注释：力士乐普通带灯插头 也就是Z5L插头）

R901017029      (注释：力士乐电磁阀带灯插头 带震流器 ）

R901017026     (注释：力士乐电磁阀带灯插头 用于直流24V）

R900021267      PLUG-IN CONNECTOR 7P Z31 BF6-3PG11KSPEZ  (注释：力士乐比例阀7芯插头）

R900074683     (注释：力士乐普通插头Z4插头 灰色）

R900074684     (注释：力士乐普通插头Z4插头 黑色）

R900057292     (注释：力士乐带灯插头）

R900313933     (注释：力士乐带有整流器12-240V)

R900310995     (注释：力士乐带指示灯Z-保护二极管电路24V)





电磁阀线圈主要有什么作用



电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成；阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。

电磁阀有很多种，有控制气体的，液体的（如油，水），大部分是线圈套在阀体上的，可以分开，阀芯是铁磁性材料做成，靠它在线圈通电时产生的磁力吸动阀芯，由阀芯推动阀门完成开或关。线圈是可以单独拿下来的。本电磁阀是用来控制燃气管道开启或关闭的。电磁阀线圈内的活动铁心在阀通电时为线圈所吸引移动，带动阀芯移动从而改变阀的导通状态。





电磁阀插头组成

电磁阀插头具体由插头和插座两部分组成，插头为方形，插座有方形和圆形，主要用于压力变送传感器中一种连通的电子元之件。





电气性能技术参数

接口类型 拧紧

接口截面（mm） 最小 0.34 mm2，较好 1.5 mm2

接口截面（AWG） 最小AWG 22，较好 AWG 16

线缆孔 6 – 8 mm

线缆长度 -

保护类型 IP 65

机械使用寿命 >50 次插拔

温度上限 120 °C

温度下限 -30 °C

测量电压 250 V

测量冲击电压 4000 V

污染等级 3

过压类别 III

绝缘材料组 III

测量电流（40°C） 10 A

正向电阻 ≤ 15 mΩ

材料接触 CuSn（青铜）

接触面 Ni （镍）

接触体材料 PA (UL 94 HB)

外壳材料 PA (UL 94 HB)

插头参数

针数 2 PE/3 PE

锁紧方式 中心螺钉

连接方式 螺钉

连接截面mm2 0.34mm2(min,AWG22）

电缆直径 6-8mm/8-10mm

外壳防护等级 IP65

高温 120℃

低温 -30℃

测量电流（40℃） 1A，2A，10A

外壳材料 PA（UL94HB）

插座参数：针数 2 PE/3 PE

锁紧方式 中心螺钉

连接方式 焊接

连接截面mm2 1.5mm2(max,AWG16)

外壳防护等级 IP65

高温 120℃

低温 -30℃

测量电流（40℃） 1A，2A，10A

电缆插头外壳 PA（UL94HB）





电磁阀连接器已广泛应用于传感器、检测仪器、电子仪器仪表、电子机械、通讯、航空、航海、计算机、LED灯、工业自动化等领域



电磁阀球阀线圈R900221884

6通径电磁换向阀直流线圈R901269458

6通径电磁换向阀直流线圈R900021389

备注：R901269458=R900021389 这2个线圈通用 只是力士乐物料编号不一样

力士乐4WE电磁阀6通径交流电磁阀线圈R900071030

力士乐4WE电磁阀10通径直流电磁阀线圈R900019793

力士乐4WE电磁阀10通径交流电磁阀线圈R900071037

力士乐常用电磁阀4WE电磁阀插头R901017022 也叫接线盒 俗称Z5L插头 带灯插头，带整流器插头编号为R901017029

力士乐普通插头Z4插头

力士乐比例阀插头、7芯插头 航空插头R900021267

力士乐电磁阀线圈

R900021562

力士乐 线圈(6通经交流230V电磁铁线圈) R900071030

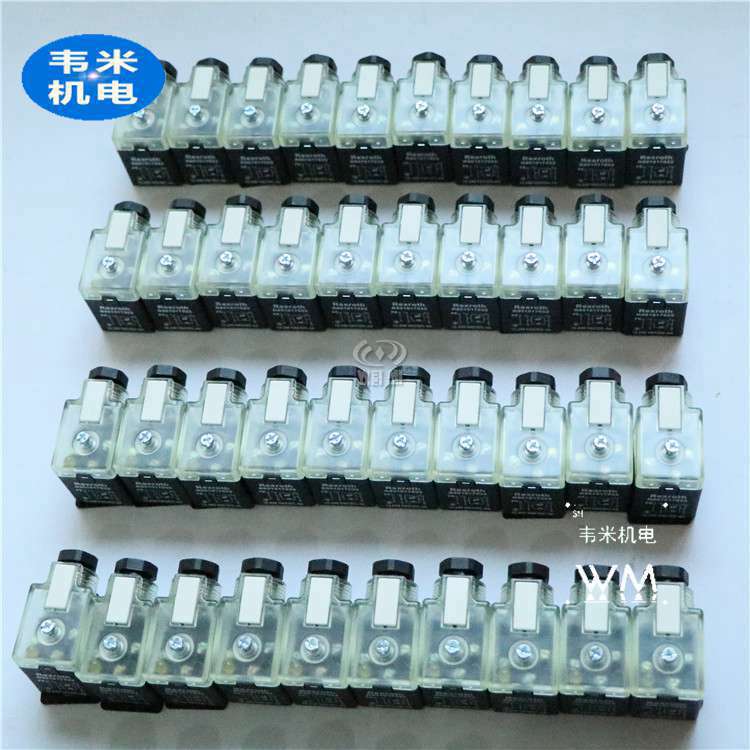

力士乐 插头(带灯插头) R901017022

力士乐 插头(带灯插头) R901017026

力士乐 线圈(10通经电磁阀线圈) R900019793

力士乐 线圈(6通经电磁阀线圈) R900021389

力士乐 线圈(低压控制) R900021562

力士乐 线圈(低压控制) R900021267

力士乐 线圈(低压控制) R901101847





以下是插头订货号：

（注释：Z4、Z5L：R901017022、R901017026、R901017029、比例阀7芯插头最为常用，其他插头用比较少带有电缆或者比例伺服阀特殊插头）



以上型号常年都有现货，下面这些插头具体价格货期实时报价为准

Z14:

R901017012

R900058528 R900217139



Z14L:

R900210635 R900217140



Z15L:

R901017030

R901017048

R901017032

R901017035

R901017037



Z15L6:

R901017040



Z4：

R901017010

R901017011

R900032020

R900032014

R900217134



Z4L:

R900032050 R900032018 R900217135

R900032023 R900032012 R900217136

R900032024 R900032010 R900217137



Z4L1:

R900032021 R900032015 R900217138



Z45:

R900004823

R900011039



Z5L:

R901017022



Z55L:

R900057453



Z5L1:

R901017026



Z5L2:

R901017027



RZ5:

R901017025



RZ55:

R900842566



RZ5L:

R901017029



RZ55L:

R900057455



Z60:

R901207820

R901207825



Z60L:

R901207819

R901207824



Z60L8:

R901205511

R901207823



Z61:

R901207821

R901207822

R901207826

R901207892



G4W1F:

R900023126



4PE11508:

R900773042



2P:

R901022127

R900313533

R900733451

R901017847



4PZ24:

R900031155



4PE11509:

R900779509



4PZ24:

R900082899



4PM12:

R900773031  2M

R900779498  5M



4PZ24:

R900064381  3M



4PM12:

R900779504 L = 2 m

R900779503 L = 5 m



R901241656

R901241651



7PZ31...K:

R900021267



7PZ31...M:

R900223890



7PZ6:

R900002803

R900005538



6P KPTC6:

R901043330



12PN11... EMV:

R901268000



12P N11:

R900752278



12PN11...2XD8:

R900884671
